具有导航功能的3D打印智能隐形眼镜

的Lim-DooJeong教授的团队开发了智能隐形眼镜的核心技术,可以实现基于增强现实(AR)的导航,采用3D打印工艺。

智能隐形眼镜是一种像普通镜片一样贴在人眼上的产品,可以提供各种信息。目前对这些镜片的研究主要集中在诊断和治疗健康问题上。最近,谷歌和其他公司正在开发可以实现AR的显示器智能隐形眼镜。然而,由于若干技术挑战,商业化存在许多障碍。

在通过智能隐形眼镜实现AR时,需要能够以低功率驱动的电致变色显示器,而作为镜片材料,具有成本竞争力、颜色之间的快速对比度和过渡的“纯普鲁士蓝”颜色正在引起人们的关注。过去,颜色是使用电镀方法以薄膜的形式涂在基板上,这限制了可以表达各种信息(字母、数字、图像)的高级显示器的生产。

KERI-UNIST团队的成果在于,它是一项无需施加电压,使用3D打印机在镜头显示器上打印微图案即可实现AR的技术。关键是废墨的弯液面。这是在轻轻按压或以一定压力拉动水滴时,由于毛细管作用,在外壁形成曲面而没有水滴爆裂的现象。

普鲁士蓝通过溶剂蒸发在微喷嘴和基板之间形成的弯液面中结晶。当填充有墨水的微喷嘴与基材接触时,在基材上形成酸性铁氰化铁墨水的弯液面。FeFe(CN)6在室温下通过前体离子(Fe3+和Fe(CN)3-)的自发反应在弯液面内的基板上发生异相结晶。同时,溶剂蒸发发生在弯液面表面。

当水从弯月面蒸发时,水分子和前体离子通过对流向弯月面表面移动,在弯月面外部产生前体离子的优先积累。这种现象引起了FeFe(CN)6的边缘增强结晶;这对于在印刷步骤中控制影响FeFe(CN)6结晶的因素以在基板上获得均匀印刷的PB图案至关重要。

与传统电镀一样,以前施加电压时基材必须是导体,但利用弯月面现象的一大优势是可以使用的基材没有限制,因为结晶是通过溶剂的自然蒸发发生的。

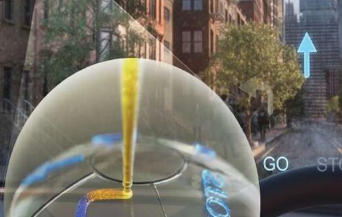

通过喷嘴的精准运动,不断进行普鲁士蓝的结晶,从而形成微细图案。可以在平面和曲面上形成图案。研究团队的微图案技术非常精细(7.2微米),颜色连续且均匀,可应用于AR智能隐形眼镜显示器。

主要的预期应用领域是导航。只需戴上镜头,导航就会通过AR展现在人的眼前。流行的“PokemonGo”等游戏也可以使用智能隐形眼镜而不是智能手机来玩。

KERI的SeolSeung-Kwon博士说:“我们的成就是开发了3D打印技术,可以在非平面基板上打印功能性微图案,可以将先进的智能隐形眼镜商业化以实现AR。”他补充说,“这将极大地促进AR设备的小型化和多功能化。”

研究团队认为,这一成果将吸引普鲁士蓝微图案化需求的电池和生物传感器相关企业以及AR领域的大量关注,并计划寻找相关需求企业,推动技术转移。
